原標題：節能率80%以上；外窗傳熱系數需達1.1W/(m2·K)——北京市最新《居住建筑節能設計標準》正式發布

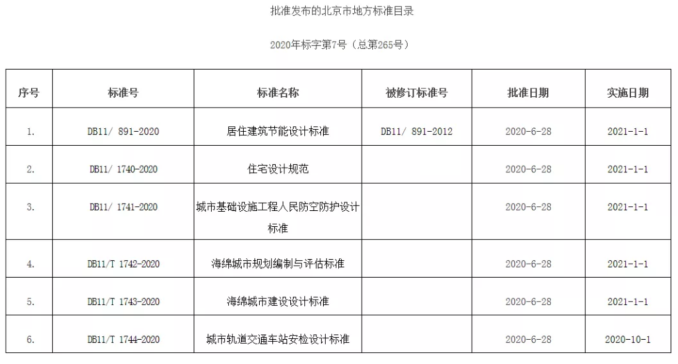

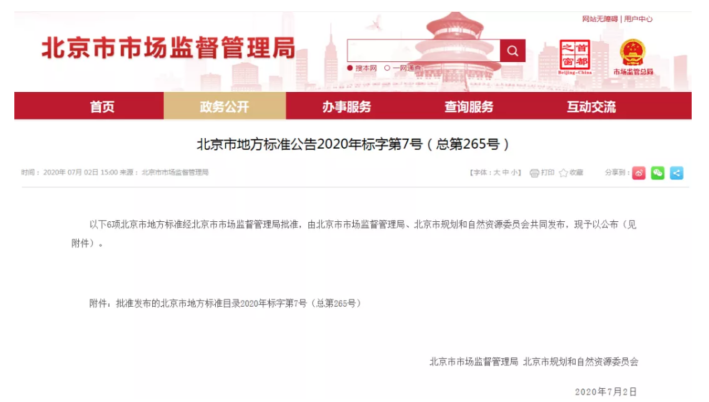

2020年7月2日，北京市市場監督管理局、北京市規劃和自然資源委員會共同正式發布了 DB11/ 891-2020《居住建筑節能設計標準》。該項標準是對DB11/891-2012《居住建筑節能設計標準》的修編，將于2021年1月1日起正式實施。
DB11/ 891-2020《居住建筑節能設計標準》借鑒日本節能標準中的建筑節能評價方法，對能耗性能化指標提出了引導值與現行值的概念。能耗指標相關的主要修編內容如下：
1 節能率目標提升至80%以上
按照北京市“十三五”節能規劃的要求，本次修編確定的節能率為80%以上，且全部由建筑圍護結構承擔。本次修編建筑外圍護結構熱工參數計算擬在外墻和屋頂的傳熱系數變化不大的情況下，外窗的傳熱系數需要達到1.1W/(m2·K)。
2 耗熱量指標的計算方法改為動態逐時模擬計算
現行北京市地方標準《居住建筑節能設計標準》DB11/891-2012以及以往的各個版本，對于圍護結構熱工性能的合規判斷都是采取規定性指標與權衡判斷結合的方法，耗熱量指標計算采用的是與行標規定的穩態計算方法。
但隨著標準的實施，以及圍護結構熱工性能的不斷提升，尤其是外窗傳熱系數的提升，原有穩態計算方法對于太陽得熱計算方面的缺陷越來越凸顯。本次修編提出了圍護結構規定性指標與性能化指標（能耗指標）雙控的模式，要求更加嚴格，能耗指標的計算方法也改為直接采用經過編制組統一計算條件并經鑒定的能耗模擬軟件建立模型進行動態逐時模擬計算。
3 統一計算條件
本次修編統一了動態模擬計算的核心，使用DeST軟件，同時對模擬計算的條件設置作了統一規定，從而避免了因軟件及操作者不同導致的計算差異。在對能耗指標的研究過程中，我們先后收集了33個項目共35棟住宅樓及幼兒園的設計資料。建筑類型涵蓋了別墅、公租房、普通住宅、高檔住宅及幼兒園，對全部所選建筑進行建模計算。
4 引入外表系數的概念
經過模擬計算結果分析，以往標準按照體形系數分級熱工參數的劃分方式，忽視了建筑層高的影響。模擬計算結果顯示，相同體形系數相似平面布局的兩個建筑，層高很大程度上影響了建筑物耗熱量指標。而單位面積的外表面面積，更能反映建筑體形對耗熱量指標的影響。
本次修編引入了外表系數的概念。外表系數的定義為：建筑物與室外大氣接觸的外表面積與建筑面積的比值，是一個無量綱數值。通過引入外表系數的概念，重新定義了熱工參數的分級指標，能夠更加準確的反映建筑耗熱量指標與建筑體形的關聯性。
5 提出現行值與引導值
為了體現重點區域與項目的引領和示范作用，以及鼓勵項目進一步提高自身節能水平，將能耗指標分為現行值與引導值，現行值即規定性能耗指標數值，引導值則為相對現行標準節能30%的數值，節能性更高。
6 引入朝向修正系數ε1及南向窗墻面積比修正系數ε2
從35個工程中選出6個主朝向為南北朝向的典型工程，將其轉換為東西朝向并比對模擬計算結果，詳見圖1。

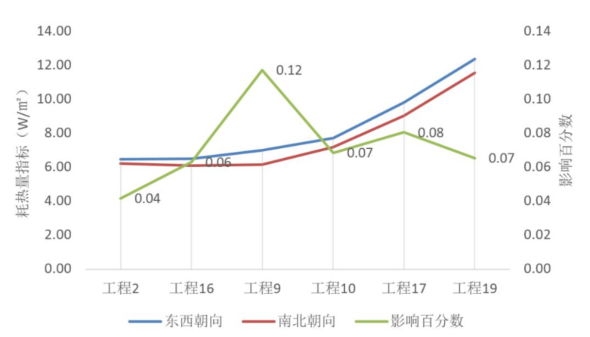

圖1 典型工程朝向的影響
從圖1可見東西朝向的建筑耗熱量指標大于同等條件下南北朝向的建筑，因而對于主朝向為東西朝向的建筑，耗熱量指標的限值需要進行朝向修正，修正系數為ε1。
此外，南向窗墻比大的建筑，耗熱量指標相對較小，因而建筑耗熱量指標的限值需要對南向窗墻比進行修正，修正系數為ε2。
對模擬計算數據進行歸納分析，提出建筑物耗熱量指標qH應為基礎耗熱量指標乘以修正系數，即按下式計算：
qH=qHB×ε1ε2
式中：qHB—建筑物基礎耗熱量指標。單位：W/m2
ε1——建筑物朝向修正系數。
ε2——建筑物南向窗墻面積比修正系數。
